Varistör Nedir? Nasıl Çalışır ve Ne İşe Yarar?

Varistör, üzerine uygulanan gerilim yükseldikçe elektriksel direnci hızla azalan ve böylece devredeki ani aşırı gerilim darbelerini sınırlamaya yardımcı olan koruma elemanıdır. En yaygın tipi metal oksit varistör, yani MOV‘dur. Normal gerilimde devreyi büyük ölçüde etkilemez; gerilim tehlikeli seviyeye çıktığında ise iletime geçerek darbenin enerjisini üzerine alır ve hassas bileşenlerin korunmasına katkı sağlar.

Varistör nedir?

“Varistör” sözcüğü, değişken direnç anlamındaki “variable resistor” ifadesinden gelir. Ancak varistör, ayarlanabilir potansiyometre gibi elle değeri değiştirilen bir direnç değildir. Direnci, uçlarındaki gerilime bağlı olarak kendiliğinden değişir.

Bu davranış doğrusal değildir. Normal çalışma gerilimlerinde varistörün direnci çok yüksektir ve üzerinden yalnızca çok küçük bir akım geçer. Gerilim belirli bir eşiğin üzerine çıktığında direnci hızla düşer. Böylece ani gerilim yükselmesinin daha da büyümesini sınırlayan düşük dirençli bir yol oluşturur.

Varistör nasıl çalışır?

Bir devrede varistör genellikle korunacak hat veya cihazla paralel bağlanır. Şebeke ya da devre gerilimi normal aralıktayken varistör neredeyse devre dışı gibidir. Yıldırım etkisi, endüktif yüklerin anahtarlanması veya şebekedeki başka bir geçici olay nedeniyle gerilim kısa süreli olarak yükselirse varistörün direnci hızla azalır.

Bu sırada darbe akımının bir bölümü varistör üzerinden akar ve gerilim belirli bir seviyede “kelepçelenir”. Elektronikte bu davranışa voltage clamping denir. Darbe sona erdiğinde varistör yeniden yüksek dirençli durumuna döner.

MOV nedir?

MOV, “Metal Oxide Varistor” ifadesinin kısaltmasıdır. Günümüzde güç kaynaklarında, priz tipi aşırı gerilim koruyucularda, ev aletlerinde ve birçok elektronik cihazda karşılaşılan disk biçimli varistörlerin büyük bölümü MOV tipidir.

MOV’larda temel malzeme çoğunlukla çinko oksittir. Malzemenin elektriksel yapısı, normal gerilimde yüksek direnç göstermesini; eşik aşılırken ise iletkenliğin çok hızlı artmasını sağlar.

Varistör ne işe yarar?

Varistörün temel görevi, kısa süreli aşırı gerilimlerin hassas elektronik bileşenlere ulaşmasını sınırlamaktır. Başlıca kullanım alanları şunlardır:

• Şebekeye bağlı güç kaynakları ve adaptörler
• Uzatma prizleri ve aşırı gerilim koruma cihazları
• Televizyon, beyaz eşya ve tüketici elektroniği
• Motor, röle ve kontaktör gibi endüktif yüklerin bulunduğu devreler
• Otomotiv elektroniği
• Endüstriyel kontrol ve otomasyon sistemleri

Varistör tek başına her türlü elektriksel tehlikeye karşı tam koruma sağlamaz. Sigorta, termal koruma, gaz deşarj tüpü veya TVS diyot gibi başka elemanlarla birlikte kullanılması gerekebilir.

Varistör hangi gerilimleri engeller?

Varistörün üzerinde genellikle sürekli çalışabileceği AC/DC gerilim, belirli test akımında ölçülen varistör gerilimi, maksimum darbe akımı ve enerji kapasitesi gibi değerler bulunur. Bu nedenle “230 volt devreye herhangi bir 230 volt varistör takılır” gibi basit bir seçim doğru değildir.

Varistör, normal çalışma sırasında iletime geçmeyecek kadar yüksek; fakat korunacak devrenin zarar göreceği seviyeden önce devreye girecek kadar düşük bir eşikte seçilmelidir. Üretici veri sayfasındaki maksimum sürekli çalışma gerilimi ve clamping değerleri birlikte değerlendirilir.

Varistör ile normal direnç arasındaki fark nedir?

Normal bir dirençte akım-gerilim ilişkisi çalışma aralığında büyük ölçüde doğrusaldır. Varistörde ise direnç değeri gerilime çok güçlü biçimde bağlıdır. Gerilim yükseldiğinde varistörün direnci dramatik şekilde azalabilir.

Bu nedenle varistörün görevi akımı sürekli sınırlamak veya ısı üretmek değildir. Isıtma amaçlı kullanılan dirençli elemanların mantığı için rezistans nedir? rehberine bakabilirsiniz.

Varistör ile kondansatör arasındaki fark nedir?

Varistör ve kondansatör devrede birbirinden tamamen farklı işler yapar. Varistör aşırı gerilim anında iletime geçerek darbenin sınırlandırılmasına yardım eder. Kondansatör ise enerjiyi elektrik alanında geçici olarak depolar; filtreleme, zamanlama ve enerji aktarımı gibi görevlerde kullanılır.

İki eleman bazı güç girişlerinde yan yana bulunabilir, ancak biri diğerinin yerine geçmez.

Varistör ile TVS diyot arasındaki fark nedir?

Her ikisi de geçici aşırı gerilimlere karşı koruma için kullanılabilir. TVS diyotlar özellikle düşük gerilimli elektronik ve veri hatlarında çok hızlı, daha kontrollü bir clamping davranışı sunabilir. MOV’lar ise şebeke gerilimi ve daha yüksek enerjili darbelerin bulunduğu uygulamalarda çok yaygındır.

Seçim; çalışma gerilimine, darbenin enerjisine, izin verilen clamping seviyesine, kapasiteye ve beklenen darbe tekrar sayısına bağlıdır.

Varistör neden bozulur?

Varistör her darbede bir miktar enerji emer. Çok güçlü veya çok sık tekrarlanan darbeler zamanla malzemenin özelliklerini değiştirebilir. Bunun sonucunda kaçak akım artabilir, eşik değeri kayabilir veya eleman kısa devreye yakın bir arızaya dönüşebilir.

Bu nedenle özellikle şebeke tarafındaki MOV’lar çoğu profesyonel tasarımda sigorta ya da termal ayırma elemanıyla birlikte kullanılır. Bir varistörün fiziksel olarak çatlaması, kararması veya yanık izleri göstermesi ciddi bir arızaya işaret edebilir.

Varistör nasıl bağlanır?

Tipik aşırı gerilim korumasında varistör, korunacak iki hat arasına paralel bağlanır. AC şebekede faz-nötr arasında MOV kullanımı yaygındır; daha kapsamlı koruma tasarımlarında faz-toprak ve nötr-toprak yolları da farklı koruma elemanlarıyla ele alınabilir.

Şebeke gerilimi doğrudan elektrik çarpması ve yangın riski taşıdığı için 230 V tarafında parça seçimi ve bağlantı işlemleri yalnızca uygun bilgi ve güvenlik önlemleriyle yapılmalıdır.

Varistörün indüktörle ilişkisi var mı?

Doğrudan aynı işi yapmazlar. İndüktör akımdaki değişime karşı koyar ve enerjiyi manyetik alanda depolar. Varistör ise gerilime bağlı direnci sayesinde aşırı gerilim darbelerini sınırlar. Güç giriş filtrelerinde iki eleman aynı devrede farklı görevlerle birlikte bulunabilir.

Sık sorulan sorular

Varistörün kutbu var mı?

Çoğu MOV varistör polaritesizdir; iki yönde de benzer aşırı gerilim sınırlama davranışı gösterebilir. Bu nedenle klasik diyot gibi artı-eksi yönü bulunmaz.

Varistör kısa devre yapar mı?

Normal çalışma sırasında hayır. Ancak ağır aşırı gerilim darbeleri veya yaşlanma sonucu arızalanan bir varistör düşük dirençli hâle gelebilir. Bu yüzden koruma devresinde uygun sigorta ve termal güvenlik önemlidir.

Varistör yıldırımdan korur mu?

Yıldırımın oluşturduğu geçici aşırı gerilimleri sınırlayan sistemlerin bir parçası olabilir, ancak tek başına doğrudan yıldırım darbesine karşı tam koruma anlamına gelmez. Koruma seviyesi uygulamaya göre çok kademeli tasarlanır.

MOV ile varistör aynı şey mi?

MOV bir varistör türüdür. Piyasada en sık kullanılan varistörler metal oksit esaslı olduğu için günlük teknik dilde MOV ve varistör ifadeleri çoğu zaman aynı elemanı anlatmak için kullanılır.

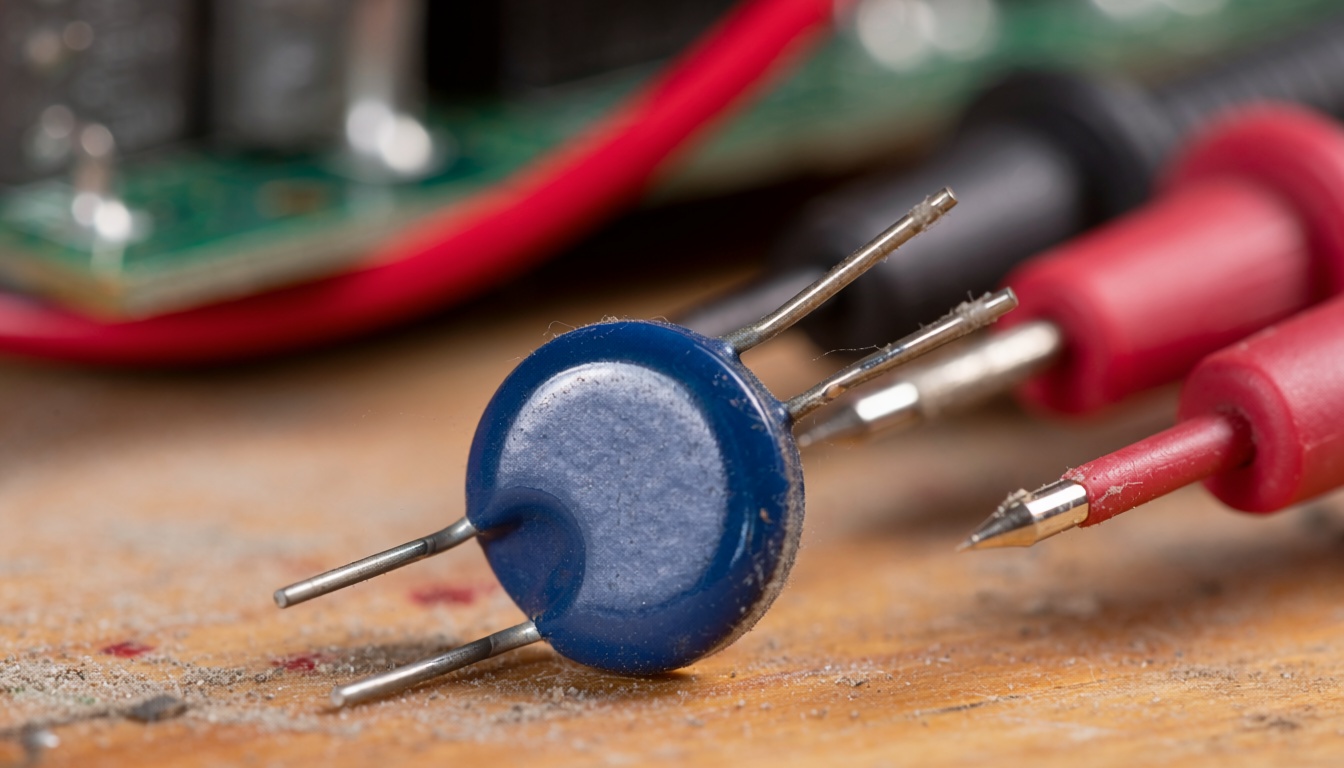

Varistör neden genellikle mavi disk şeklindedir?

Disk biçimi, yaygın MOV paketlerinden biridir; mavi renk ise üreticinin kaplama tercihidir. Varistörler farklı renk, boyut ve SMD paketlerde de üretilebilir.
